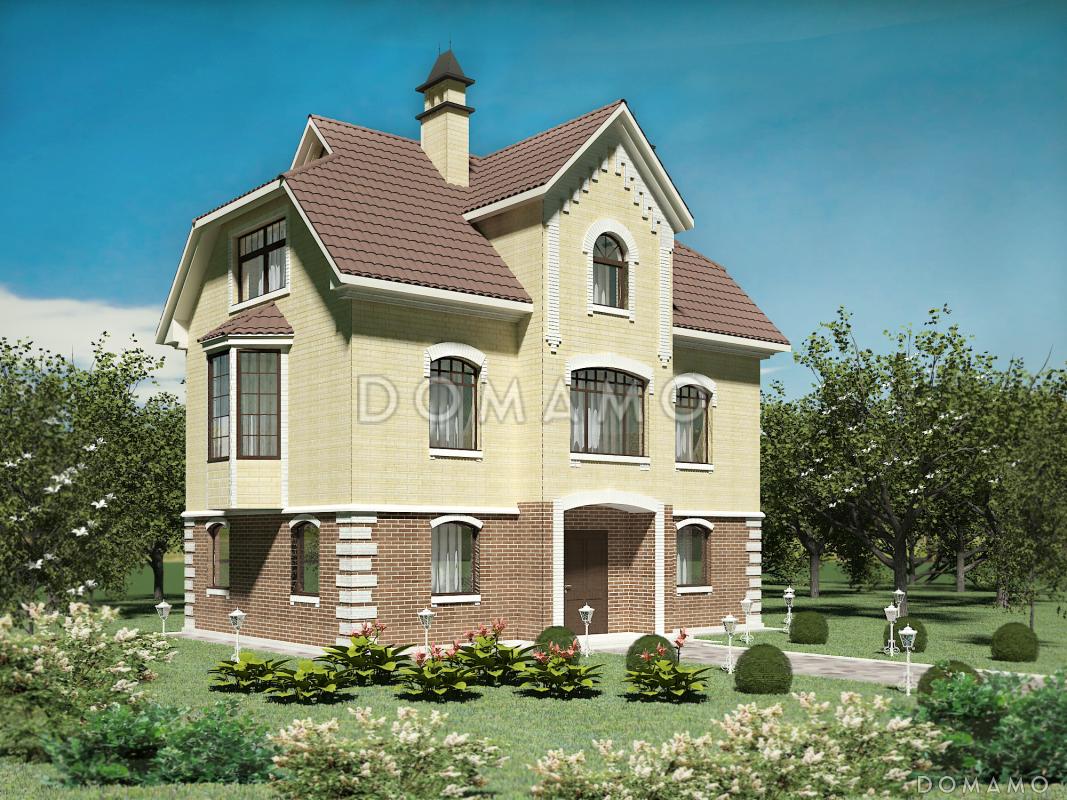

D156 Проект коттеджа с парадным входом.

Сравнить проект В избранное

PDF Распечатать

D156

156 м²

Подготовка проекта:

Готов к отправке

Стоимость проекта

27 000 ₽

Что входит в стоимость проекта?

Купить проект

Задайте вопросы по проекту нашему архитектору

8 (800) 200-28-83

Время работы: пн-вс: с 9:00 до 20:00

Задать вопрос по проекту

Предложения строителей Свердловская область

6 360 000 ₽

Загородная Недвижимость Урала

Все предложения3

Расчёт подробной сметы1

Расчёт подробной сметы

О проекте Состав проекта Варианты ²

Отзывы

Технические характеристики

Общие

Материал стен

Кирпич

Общая площадь

156 м²

Жилая площадь

87.0 м²

Площадь застройки

74.0 м²

Приведенная площадь

159 м²

Количество жилых комнат/спален

Этажи

2 этажа + мансарда

Гараж

Нет гаража

Подвал / цокольный этаж

Без подвала

Длина дома

10.72 м

Ширина дома

7.02 м

Высота в коньке

10.7 м

Кровля

Металлочерепица

Облицовка внешних стен

Облицовочный кирпич

Толщина несущих наружных стен

640 мм

Межэтажные перекрытия

Монолитные

Внутренние не несущие перегородки

Кирпичные

Фундамент

Монолитная ж/бетонная плита

Терраса

Без террасы

Дополнительные

Камин

Есть

Сауна/баня внутри

Есть

Площадь гостиной

23.9 м²

Площадь кухни

20.9 м²

Количество санузлов

Окно в ванной комнате

Есть

Котельная

Есть

Постирочная

Есть

Кладовая

Файлы для скачивания

PDF Скачать информацию по проекту

Скачать, PDF

Планы помещений

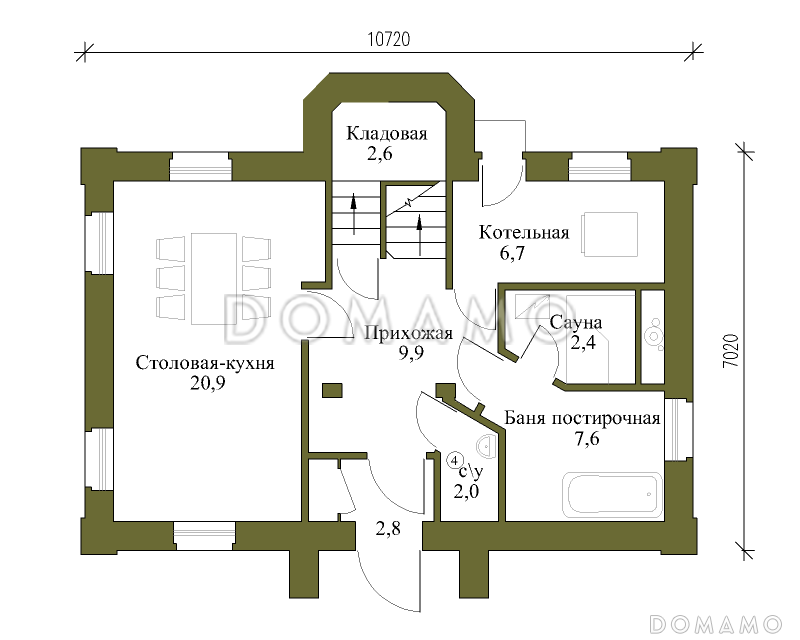

План 1 этажа

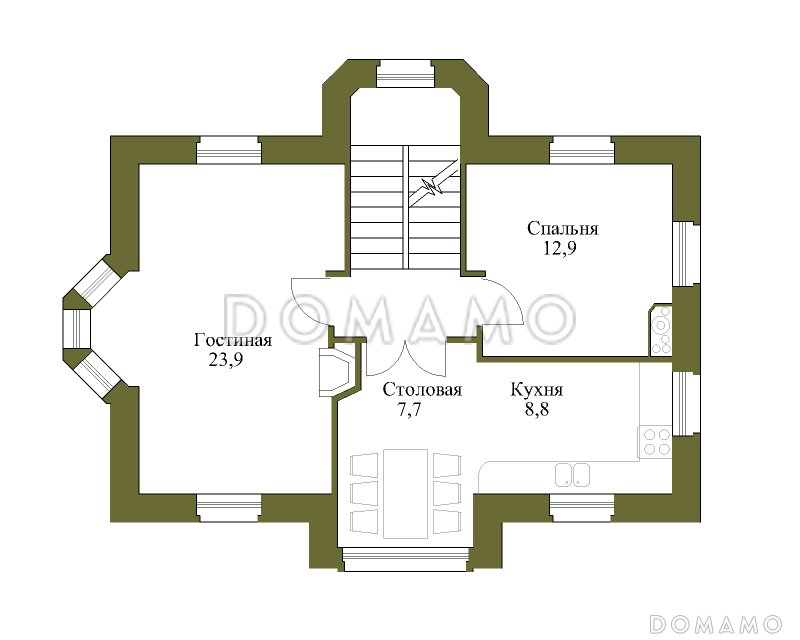

План 2 этажа

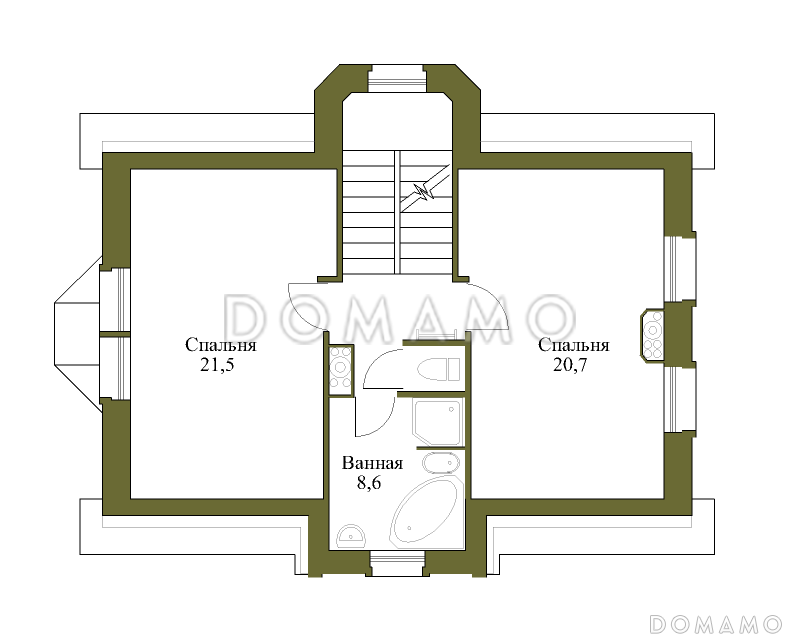

План мансардного этажа

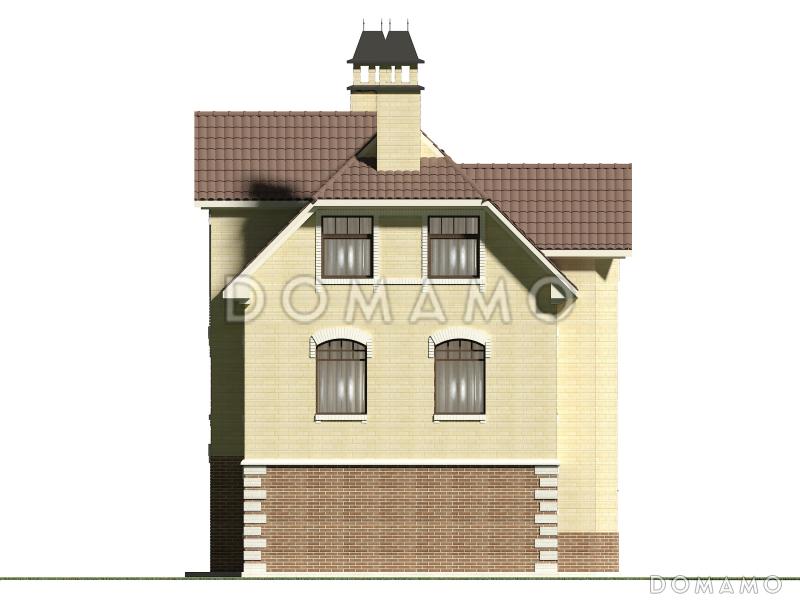

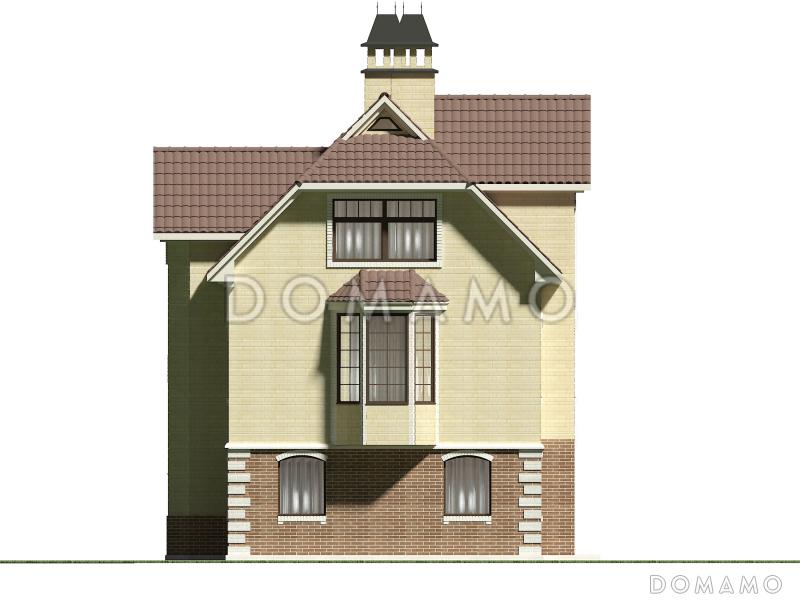

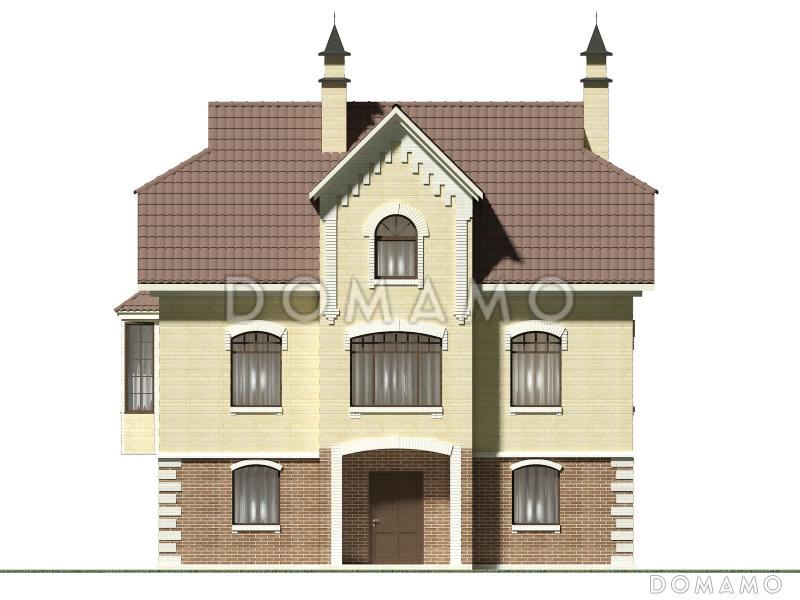

Фасады

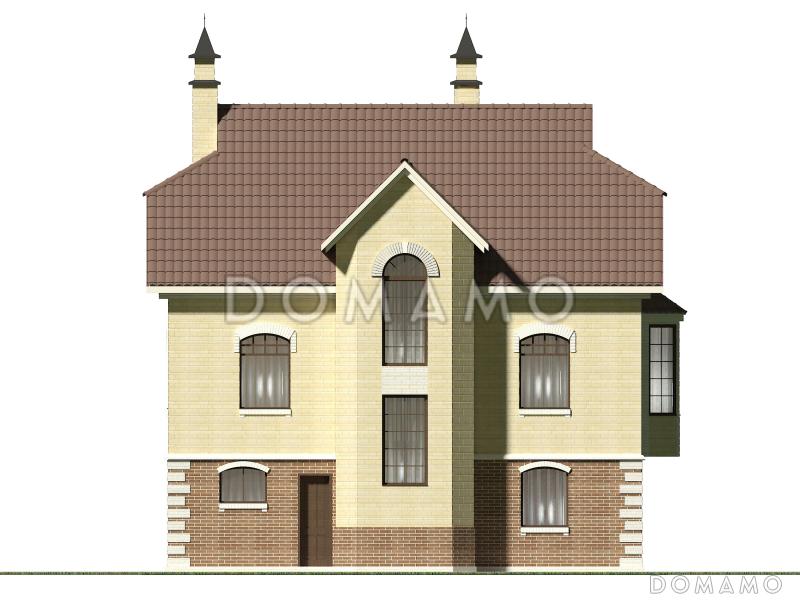

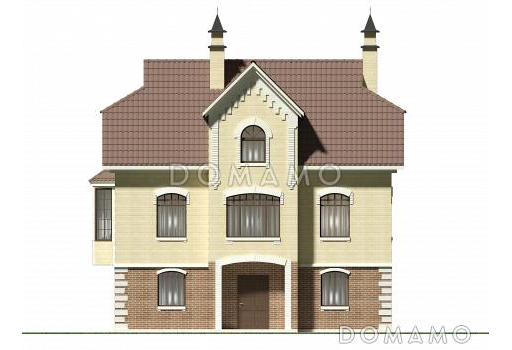

Проект коттеджа с парадным входом. / Фасад 1

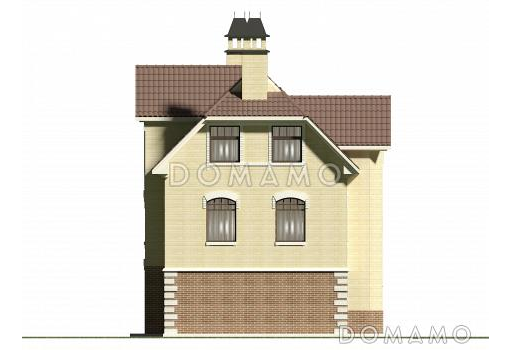

Проект коттеджа с парадным входом. / Фасад 2

Проект коттеджа с парадным входом. / Фасад 3

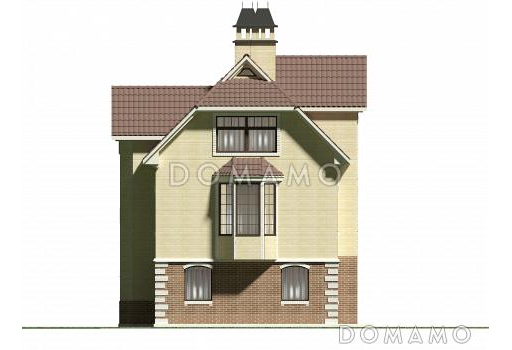

Проект коттеджа с парадным входом. / Фасад 4

Описание проекта

Классический коттедж с двумя полными этажами и мансардой. Его основные черты — это четко выраженный лицевой фасад, симметрия и благородные, изящные линии. Особенность внутренних помещений — максимальная компактность в плане при наличии всех необходимых удобств. В мансардном этаже расположены две просторных спальни (более 20 кв. м. каждая) и раздельный санузел. Второй этаж отдан под ещё одну спальню и общесемейную зону — кухню-столовую и просторную светлую гостиную с эркером. Под вспомогательные помещения целиком отдан первый этаж. Здесь находится банная зона, котельная, гараж и санузел. Под широкой и удобной маршевой лестницей достаточно места для кладовой.

Категории проекта: с мансардой для постоянного проживания кирпич для узких участков от 100 до 200 кв.м кирпичные дома с мансардой в европейском стиле кирпичные европейские дома с эркером кирпичные дома с эркером из бруса в стиле замка готовые в стиле средневекового замка загородные из кирпича двухэтажные из кирпича двухэтажные из кирпича с мансардой Показать все категории

Похожие проекты

Проект классического коттеджа 10х10 с террасой из кирпича

D280 180 м² Проект классического коттеджа 10х10 с террасой из кирпича 5 Спален 10.0 м x 10.0 м Терраса 12 м Цена за проект 27 000 ₽

d746 149 м² Проект загородного дома из керамических блоков для круглогодичного проживания 4 Спальни 11.9 м x 9.9 м Терраса 12.3 м Цена за проект 37 000 ₽

Проект компактного двухэтажного коттеджа с пятью спальнями

D1398 140 м² Проект компактного двухэтажного коттеджа с пятью спальнями 5 Спален 12.88 м x 7.4 м Терраса 6.9 м Цена за проект 49 000 ₽

D928 135.10 м² Элегантный дом с мансардным этажом, эркером, красивым крыльцом-террасой 4 Спальни 11.38 м x 9.5 м Терраса 20.7 м Цена за проект 37 090 ₽

D80 178.45 м² Проект дома с башней, окнами в пол на веранде, с балконом и лоджией 3 Спальни 14.98 м x 12.89 м Терраса Цена за проект 37 090 ₽

d204 155.97 м² Проект дома одноэтажного дома с мансардным этажом, эркером, балконами в спальне 4 Спальни 11.94 м x 11.84 м Терраса 12.9 м Цена за проект 37 090 ₽

Проект компактного коттеджа из кирпича с балконом.

D255 128 м² Проект компактного коттеджа из кирпича с балконом. 4 Спальни 11.6 м x 7.5 м Терраса 22.6 м Цена за проект 34 000 ₽

Проект коттеджа с большой террасой и небольшим подвалом.

D440 146 м² Проект коттеджа с большой террасой и небольшим подвалом. 4 Спальни 10.5 м x 10.5 м Терраса 22 м Цена за проект 34 000 ₽

Состав проекта

Входит в стоимость

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Входит в стоимость

Готов к отправке

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Готово к продаже

	Цена, руб.	Сроки, дней
Паспорт рабочего проекта	5 000 ₽	3 рабочих дня	в корзину
Дополнительная копия проекта формата А3	4 000 ₽	Готов к отправке	в корзину
Электронная копия проекта (скан распечатанной версии)	4 000 ₽	3 рабочих дня	в корзину

Разрабатывается отдельно

		Цена, руб.	Сроки, дней
	Адаптация фундамента (изменение типа фундамента)	по запросу	14 рабочих дней
	Дизайн интерьера (стоимость от 2200руб. за квад.метр площади)	по запросу	30 рабочих дней
	Внесение изменений в проект	по запросу	20 рабочих дней
	Инженерные разделы: ВК + ОВ + ЭО Примерный состав типовых инженерных разделов Раздел "Отопление и вентиляция" ОВ-1 Общие данные (начало) ОВ-2 Общие данные (окончание) ОВ-3 Аксонометрическая схема отопления ОВ-4 Схема оборудования котельной ОВ-5 План и разрез котельной ОВ-6 Отопление и вентиляция –план первого этажа ОВ-7 Отопление и вентиляция план второго этажа ОВ-8 Спецификация приборов отопления, оборудования котельной и трубопроводов Раздел "Водопровод и канализация" ВК-1 Общие данные (начало) ВК-2 Общие данные (окончание). Условные обозначения раздела ВК-3 Схема холодного и горячего водоснабжения ВК-4 Схема канализации ВК-5 План 1 этажа с сетями водоснабжения ВК-6 План 2 этажа с сетями водоснабжения и канализации ВК-7 План 1 этажа с сетями канализации ВК-8 Сеч. канализационного выпуска и очистн. сооружений. План очистных сооружений. ВК-9 Спецификация основных материалов Раздел "Электрооборудование и освещение" ЭО-1 Общие данные ЭО-2 План осветительной сети 1 этажа ЭО-3 План осветительной сети 2 этажа ЭО-4 План силовой сети 1 этажа ЭО-5 План силовой сети 2 этажа ЭО-6 Расчетная схема ГРЩ ЭО-7 Молниезащита. Заземление. План кровли ЭО-8 Схема основной системы уравнивания потенциалов ЭО-9 План прокладки питающей сети ЭО-10 Расчет заземляющего устройства	40 000 ₽	20 рабочих дней	в корзину
Примерный состав типовых инженерных разделов Раздел "Отопление и вентиляция" ОВ-1 Общие данные (начало) ОВ-2 Общие данные (окончание) ОВ-3 Аксонометрическая схема отопления ОВ-4 Схема оборудования котельной ОВ-5 План и разрез котельной ОВ-6 Отопление и вентиляция –план первого этажа ОВ-7 Отопление и вентиляция план второго этажа ОВ-8 Спецификация приборов отопления, оборудования котельной и трубопроводов Раздел "Водопровод и канализация" ВК-1 Общие данные (начало) ВК-2 Общие данные (окончание). Условные обозначения раздела ВК-3 Схема холодного и горячего водоснабжения ВК-4 Схема канализации ВК-5 План 1 этажа с сетями водоснабжения ВК-6 План 2 этажа с сетями водоснабжения и канализации ВК-7 План 1 этажа с сетями канализации ВК-8 Сеч. канализационного выпуска и очистн. сооружений. План очистных сооружений. ВК-9 Спецификация основных материалов Раздел "Электрооборудование и освещение" ЭО-1 Общие данные ЭО-2 План осветительной сети 1 этажа ЭО-3 План осветительной сети 2 этажа ЭО-4 План силовой сети 1 этажа ЭО-5 План силовой сети 2 этажа ЭО-6 Расчетная схема ГРЩ ЭО-7 Молниезащита. Заземление. План кровли ЭО-8 Схема основной системы уравнивания потенциалов ЭО-9 План прокладки питающей сети ЭО-10 Расчет заземляющего устройства
	Зеркалирование проекта (для которого нет зеркальной версии)	8 000 ₽	5 рабочих дней	в корзину
	Разработка Генплана участка, в масштабе 1:250	7 500 ₽	5 рабочих дней	в корзину
	Фэншуй дома	20 000 ₽	14 рабочих дней	в корзину
	Фэншуй участка	15 000 ₽	14 рабочих дней	в корзину
	Фэншуй полная консультация дом+участок с выездом на объект	100 000 ₽	30 рабочих дней	в корзину

Опции проекта вы можете заказать в корзине при оформлении заказа

Варианты проекта Сравнить все варианты

Избранные проекты

Избранные строители

D230 230 м² Проект коттеджа с бассейном и гаражом 4 Спальни 4 с/у

Газобетон 16.6 м x 8.9 м Гараж на 1 машину Цена за проект 33 000 ₽

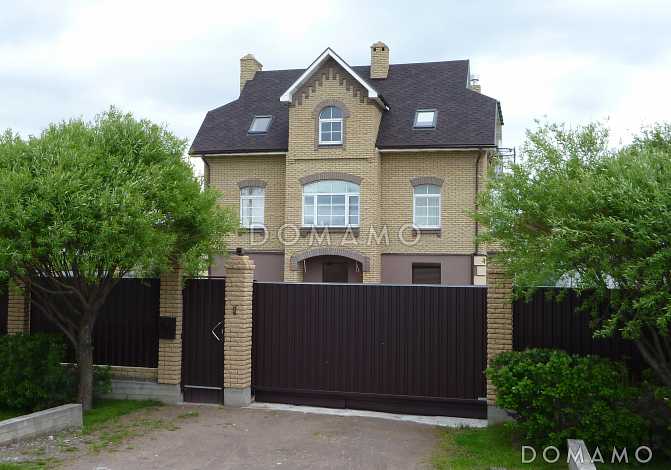

Проект коттеджа с парадным входом из газобетона

D456 156 м² Проект коттеджа с парадным входом из газобетона 3 Спальни 2 с/у

Газобетон 10.7 м x 7.0 м Цена за проект 27 000 ₽

Предложения строителей Свердловская область

Загородная Недвижимость Урала

+7 (343) XXX-XX-XXПоказать телефон

Контакты

Минимальная	6 360 000 ₽
Стандарт	9 540 000 ₽
Под чистовую отделку	10 653 000 ₽
Показать подробные комплектации

Заказать подробную смету Задать вопрос строителю

Подбор строительной компании

Не знаете кому доверить строительство дома? Мы можем помочь! Подберем для вас из сотен наших партнеров несколько компаний с лучшем соотношением цена/качество под конкретно ваш запрос.

Подобрать

Посмотреть еще 2 компании Свернуть

Отзывы покупателей

Рейтинг покупателей

0 / 5 5 5 1

На основе 1 оценок покупателей

Отзывы о проекте D156

Отзыв о проекте D156

Чтобы оставить отзыв, пожалуйста авторизуйтесь.

Сортировать по:

Дате Рейтингу Полезности

5 звезд 4 звезды 3 звезды 2 звезды 1 звезда

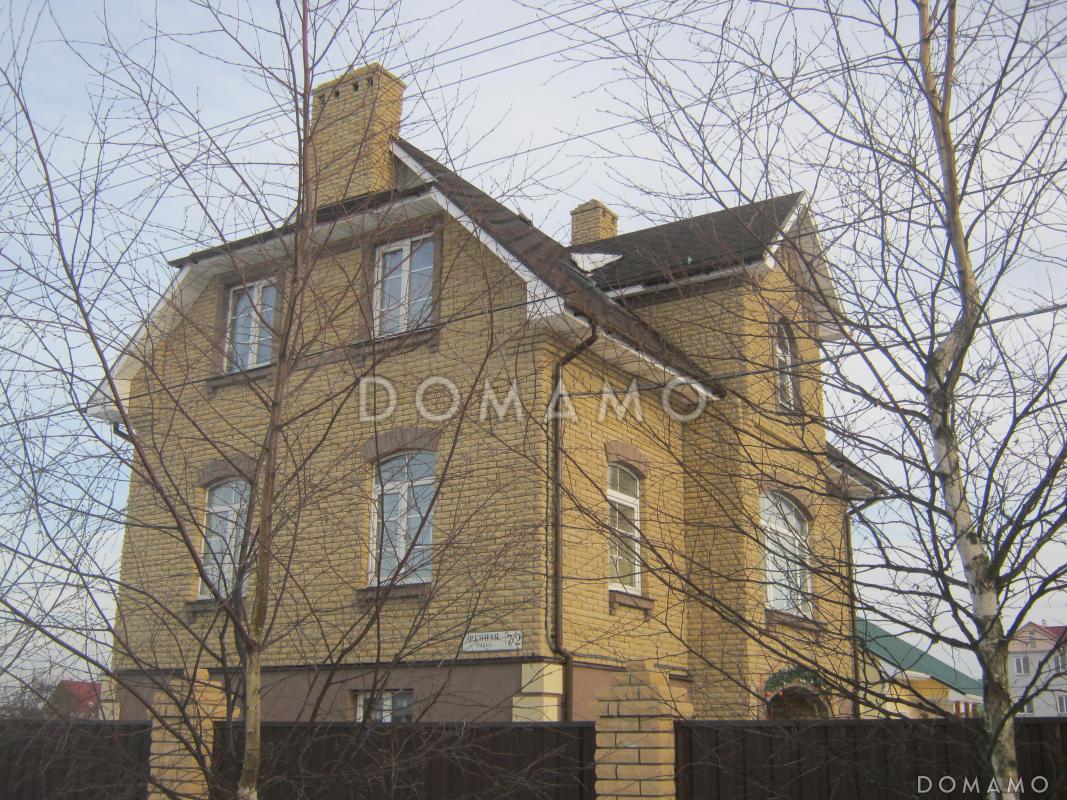

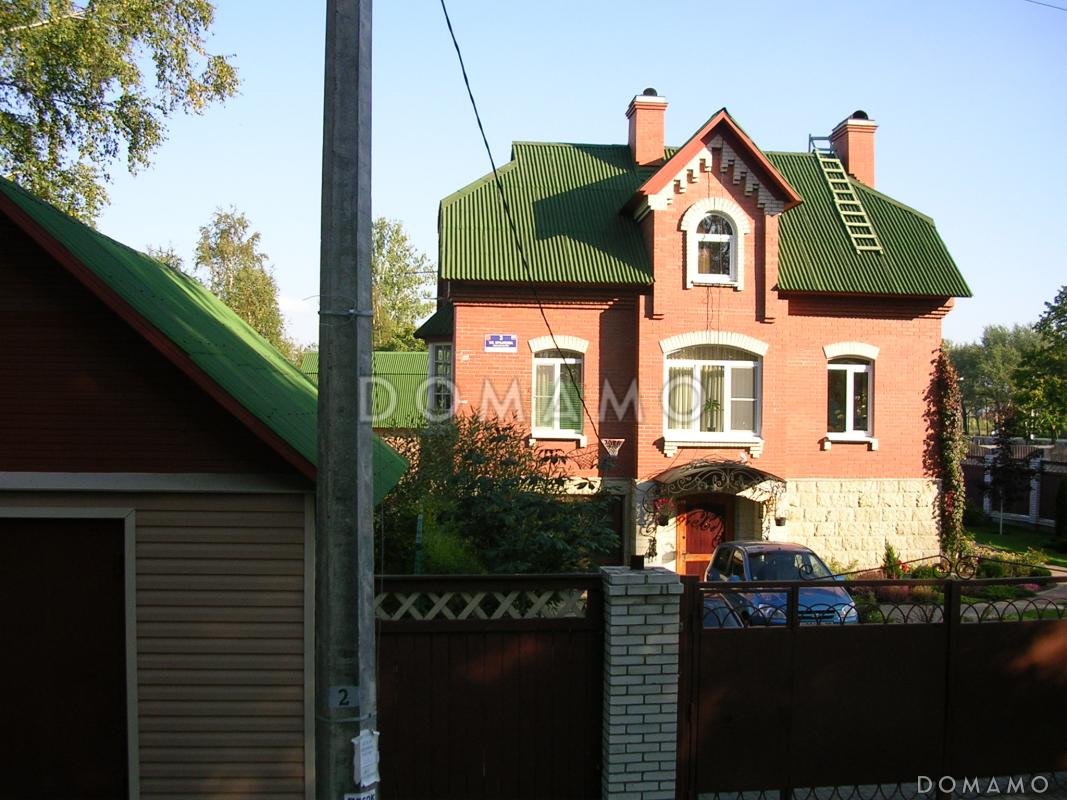

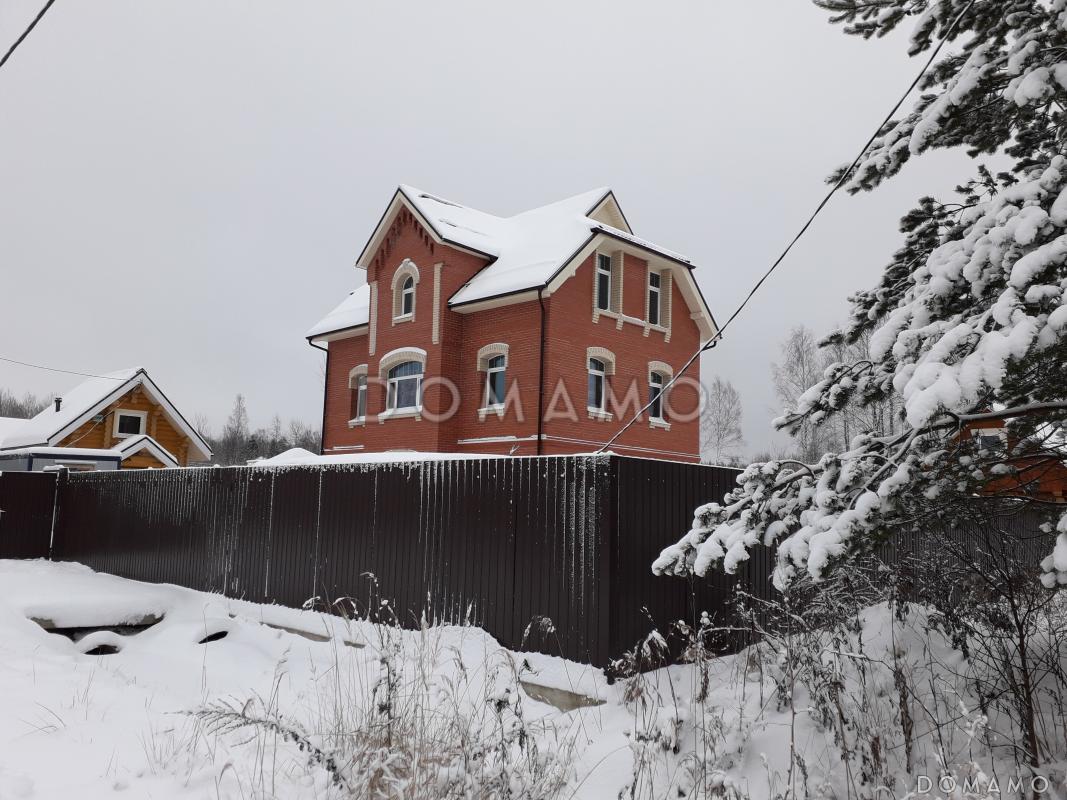

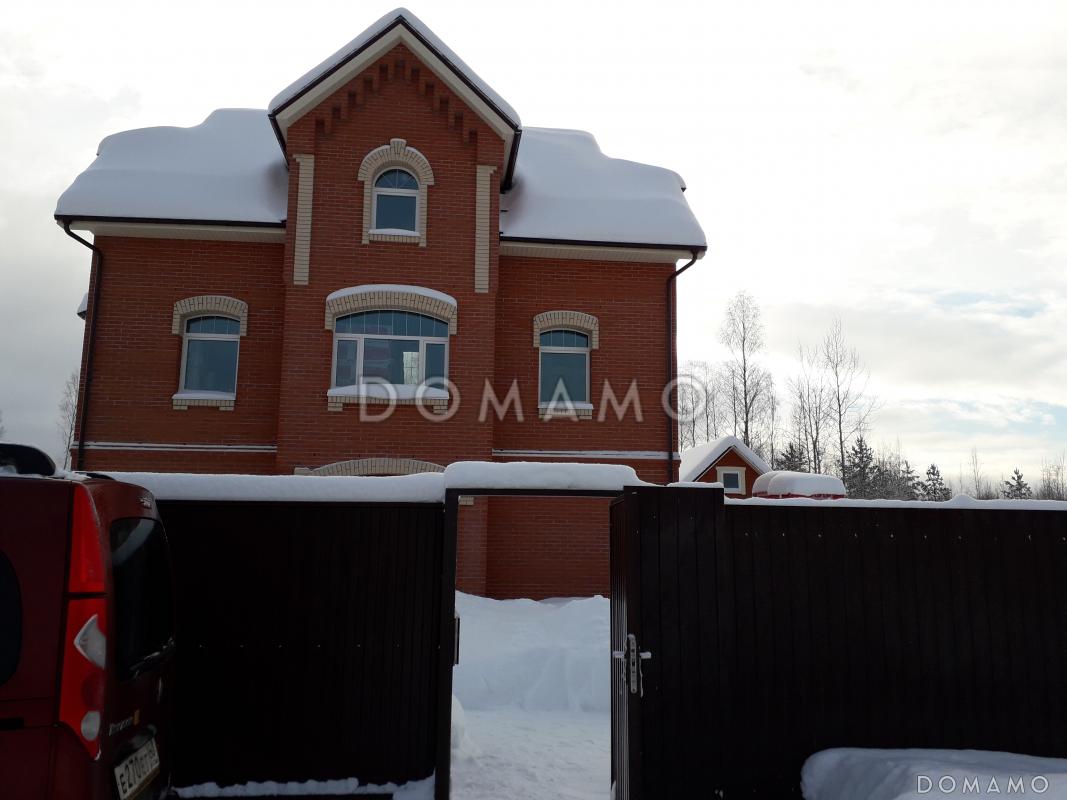

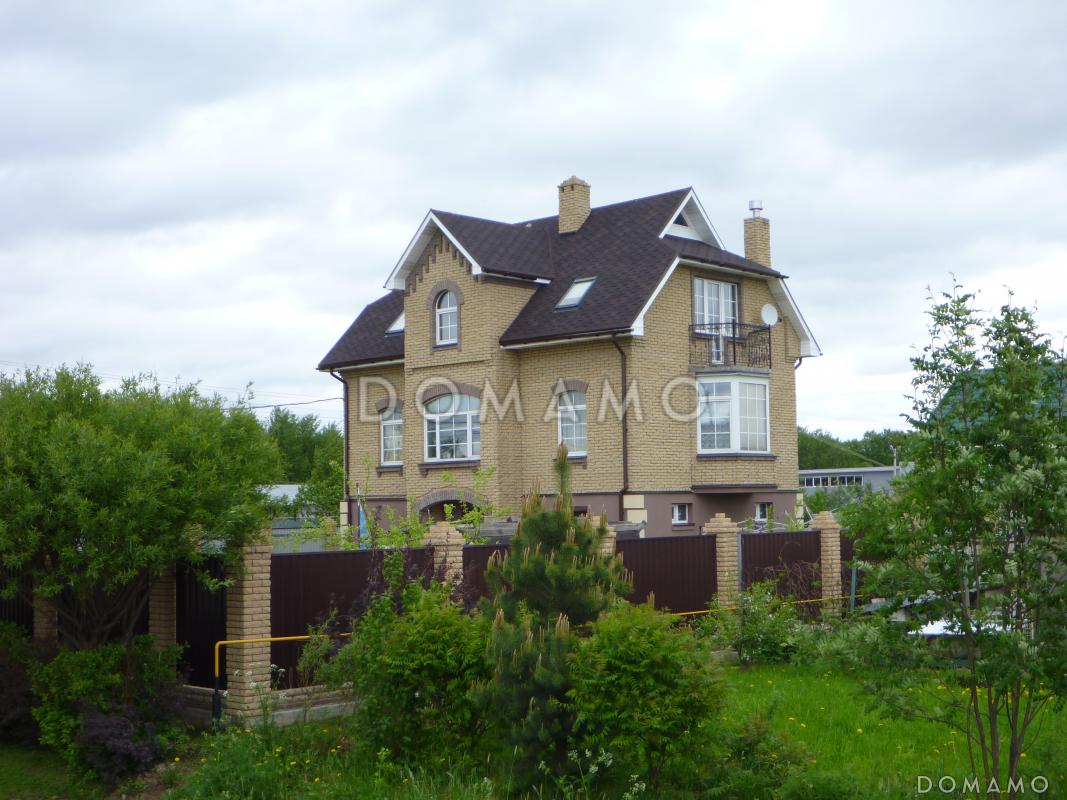

Построены
